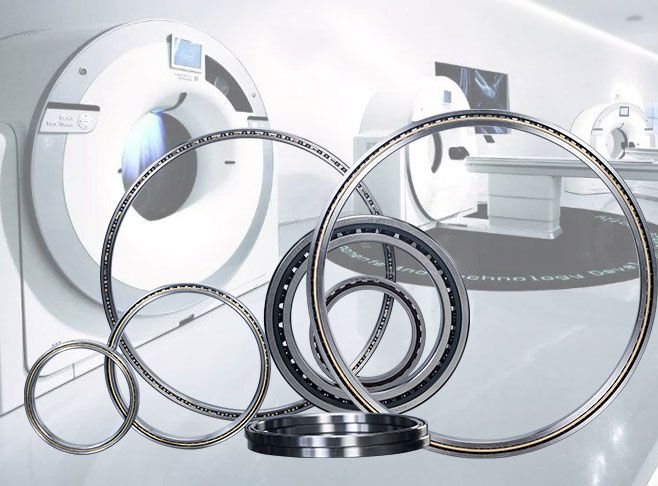

等截面薄壁軸承在醫療器械中的應用

2025-05-05

在醫療設備領域，薄壁球軸承扮演著至關重要的角色。它們不僅需要提供高精度的旋轉特性，以確保醫療設備的準確度和可靠性，還要在嚴格的衛生條件下保持清潔，以避免任何可能的污染。本文將探討薄壁球軸承在醫療設備中的應用，以及如何通過準確的安裝和維護。一、醫療設備中的薄壁球軸承：準確度的挑戰精密安裝：薄壁球軸承的安裝必須非常準確，任何偏差都可能導致設備性能下降。這要求安裝過程中使用精密工具和設備，以及技術人員進行操作。軸承的安裝精度直接影響到其旋轉精度和穩定性，進而影響到整個醫療設備的運行效果。環境適應性：醫療設備中的軸承需要在各種環境中穩定運行，包括可能接觸到化學消毒劑或藥物的環境。因此，軸承必須具備良好的耐腐蝕性，以防止損壞或污染。此外，軸承還需要能夠在無菌環境中運行，這要求軸承材料和設計能夠抵抗細菌和其他微生物的侵入。長期穩定性：醫療設備通常需要長時間運行，這就要求軸承必須具備良好的耐磨損特性，以確保設備的可靠性和穩定性。薄壁球軸承由于其結構特點，對污染更為敏感，因此需要特別的維護和清潔措施來保持其性能。技術更新：隨著醫療技術的進步，對軸承性能的要求也在不斷提高。這要求軸承制造商不斷創新，以滿足未來醫療設備的需求。例如，隨著CT掃描儀和MRI機器等醫療影像設備的技術進步，對軸承的轉速要求越來越高，這就要求軸承能夠承受更高的轉速和更復雜的運動模式。二、醫療設備中的薄壁球軸承：清潔度的挑戰1. 污染物的影響污染物、灰塵、磨損產生的碎屑、氧化鋁及二氧化硅等微小粒子吸附在沒有特殊防護的軸承潤滑表面，就會形成類似磨料式的摩擦，進而造成軸承滾動體與滾道之間的接觸部位產生嚴重的磨損，這些磨損大大降低了其使用壽命。主要粉塵污染源有三種，其中之一就是使用的潤滑劑沒有達到相關要求，過濾精度不夠，機械顆粒超標。因此，保持軸承的清潔度越高，以及軸承各金屬件所吸附的微粒越少，對軸承造成的磨損越低，可以更好的延長軸承的使用壽命。2. 潤滑劑的清潔度潤滑劑的清潔度對軸承壽命的影響也非常大。不同清潔度的潤滑油對球軸承壽命影響很大，改善潤滑油的清潔度能延長軸承的壽命。同時，保持軸承的清潔度越高，對軸承造成的磨損越低，可以更好的延長軸承的使用壽命。3. 清潔度控制保持軸承、軸和軸承座的清潔是預防污染的關鍵。在安裝和維護過程中，應使用無塵環境和清潔工具，避免污染物的侵入。此外，對潤滑劑的使用以及過濾要嚴格按照相關標準執行，嚴格控制過濾的精度，使灰塵、污染物等微粒不會隨著潤滑劑進入軸承。解決方案為了應對這些挑戰，醫療設備制造商采取了一系列措施。首先，他們使用特殊涂層處理或由耐腐蝕材料制成的軸承，以在具有挑戰性的條件下表現良好。其次，通過精密工程確保醫療軸承在其嚴格的公差范圍內運行，這種精度可減少磨損并優化性能。此外，軸承通常需要定制以滿足特定醫療設備的需求，從尺寸調整到特殊涂層，定制可確保軸承在預期應用中運行。特殊涂層（例如PVD 或PTFE）可提供額外的保護層，防止清潔和消毒時使用的化學品。這些涂層可延長軸承的使用壽命，同時保持其平穩運行。

等截面薄壁軸承的加工難點

2025-04-18

等截面薄壁軸承具有質量輕，結構緊湊，慣性矩小等優點，廣泛用于工業機器人、航空飛行器、航天衛星、醫療等高端產品領域，且市場規模逐漸增大。但等截面薄壁軸承的截面積較小，使其徑向壁厚很小，剛性差，極易產生較大的徑向變形，因此，套圈在車削加工、熱處理、磨削加工等諸多工序中，為了防止套圈圓度、平面度超差，出現橢圓、棱圓以及端面翹曲變形等缺陷，需要采用特殊的手段對軸承套圈進行保護性加工。　　等截面薄壁軸承顧名思義壁厚較小，工程實踐中，將零件的直徑與壁厚之比大于15的零件，稱為薄壁零件。軸承行業通常用內、外套圈壁厚系數K（外圈外徑尺寸與外溝徑尺寸之比 D/De、內圈內溝徑尺寸與內徑尺寸之比 di /d）來量化，當1.04＜K≦1.14時，稱為薄壁軸承。等截面薄壁軸承薄壁軸承的加工難點和解決措施：　　1、在鍛造工序　　對于大尺寸和長徑比小的薄壁軸承套圈，采用兩件或兩件以上合鍛的方法生產，粗磨工序后再采用線切割的方法將套圈分離，以降低鍛造工序的加工難度，減小套圈變形和端面加工余量，節省原材料，提高生產效率。　　2、車加工工序　　車加工工序中，主要是夾緊定位、切削力過大、夾具設計不合理、切削熱變形和切削過程中的振動影響加工精度。為減小由于車加工應力過大而產生變形，采用較大包絡圓接觸面積且未經淬火的鋼制軟爪夾持套圈進行粗車，如采用多點夾緊卡盤（十二點夾或者二十四點夾）；改變定位夾緊方案（改徑向夾緊為端面定位壓緊方式）；調整工藝參數（高速切削、小背吃刀量、刀具較大的主偏角、較小的刀尖圓弧半徑、合理選擇切削液等）。粗車后增加一次附加回火，以消除應力。之后軟磨端面，再對套圈進行精車。　　3、熱處理工序　　熱處理過程中，套圈內部組織產生相變，主要由奧氏體轉變為馬氏體，密度變小，體積膨脹，產生組織應力；另外，套圈從高溫( 薄壁產品一般為 830～845 ℃ ) 的膨脹狀態迅速淬火冷卻，產生熱應力。當這2 種內應力超過材料屈服極限時，材料將發生性的塑性變形。通常采用壓模淬火控制變形，對沒有條件壓模淬火時，且淬火后對外徑變形過大超過工藝要求的套圈，采用整形后再進行回火的方法加以校正，使其控制在工藝要求范圍內。　　4、磨削　　磨削中主要是：選擇合適的磨削設備、加工方法和磨削工藝參數。如采用帶加強圈的方法，“一拖二”的結構進行加工；磨削外徑面采用多次精細調整機床的方法；工序過程中增加回火穩定處理等，保證套圈的磨削質量滿足工藝要求。薄壁

薄壁角接觸球軸承安裝步驟

2025-04-18

一、角接觸球軸承安裝步驟角接觸球軸承的安裝為成對安裝，并需采用預加載荷。安裝得好，可使主機的工作精度、軸承壽命大大提高；否則，不僅精度達不到要求，壽命也會受到影響。1、安裝形式角接觸球軸承的安裝形式，有背對背、面對面和串聯排列三種。（1）背對背安裝背對背（兩軸承的寬端面相對）安裝時，軸承的接觸角線沿回轉軸線方向擴散，可增加其徑向和軸向的支承角度剛性，抗變形能力。（2）面對面安裝面對面（兩軸承的窄端面相對）安裝時，軸承的接觸角線朝回轉軸線方向收斂，其地承角度剛性較小。由于軸承的內圈伸出外圈，當兩軸承的外圈壓緊到一起時，外圈的原始間隙消除，可以增加軸承的預加載荷。（3）串聯排列串聯排列（兩軸承的寬端面在一個方向）安裝時，軸承的接觸角線同向且平行，可使兩軸承分擔同一方向的工作載荷。但使用這種安裝形式時，為了保證安裝的軸向穩定性，兩對串聯排列的軸承必須在軸的兩端對置安裝。2、預加載荷的計算及調整預加載荷可通過修磨軸承中一個套圈的端面，或用兩個不同厚度的隔圈放在一對軸承的內、外圈之間，把軸承夾緊在一起，使鋼球與滾道緊密接觸而得到。預加載荷的調整通過空運轉試驗。角接觸球軸承經裝配檢驗合格后，要以工作轉速作空運轉試驗，時間不少于2h，溫升應不超過15℃。二、安裝注意事項1、安裝環境軸承安裝應在無塵，潔凈的房間內進行，軸承要經過精心選配，軸承用隔圈要經過研磨，在保持內外圈隔圈等高的前提下，隔圈平行度應控制在lum以下。2、保持潔凈軸承安裝前應清洗干凈，清洗時內圈斜坡朝上，手感應靈活，無停滯感，晾干后，放入規定量油脂，如屬油霧潤滑應放入少量的油霧油。軸承安裝前應先用汽油或煤油清洗干凈，干燥后使用，并保證良好潤滑，軸承一般采用脂潤滑，也可采用油潤滑。采用脂潤滑時，應選用無雜質、抗氧化、防銹、極壓等性能優越的潤滑脂。潤滑脂填充量為軸承及軸承箱容積的30%-60%，不宜過多。3、使用工具軸承安裝應采用專門工具，受力均勻，嚴禁敲打。需在套圈端面的圓周上施加均等的壓力，將套圈壓入，不得用螂頭等工具直接敲擊軸承端面，以免損傷軸承。在過盈量較小的情況下，可在常溫下用套筒壓住軸承套圈端面，用鄉頭敲打套筒，通過套筒將套圈均衡地壓入。如果大批量安裝時，可采用液壓機。壓入時，應保證外圈端面與外殼臺肩端面，內圈端面與軸臺肩端面壓緊，勿有間隙。4、安裝前檢查安裝前應仔細檢查軸和外殼的配合表面、凸肩的端面、溝槽和連接表面的加工質量。所有配合連接表面必須仔細清洗并除去毛刺，鑄件未加工表面必須除凈型砂。5、存放環境軸承存放應清潔通風，無腐蝕氣體，相對濕度不超過65%，長期保管應定期防銹。6、游隙調整單列圓錐滾子軸承安裝應進行游隙的調整。游隙值應根據不同的使用工況和配合的過盈量大小而具體確定。必要時應進行試驗確定。雙列圓錐滾子軸承和水泵軸連軸承在出廠時已調整好游隙，安裝時不必再調整。7、旋轉試驗軸承安裝后應進行旋轉試驗，首先用于旋轉軸或軸承箱，若無異常，便以動力進行無負荷、低速運轉，然后視運轉情況逐步提高旋轉速度及負荷，并檢測噪音、振動及溫升，發現異常，應停止運轉并檢查。運轉試驗正常后方可交付使用。

等截面薄壁軸承的應用場景

2025-03-25

等截面薄壁軸承作為一種新型的軸承類型，具有許多傳統軸承所不具備的優勢。由于外形尺寸被較大的微型化，且軸承又具有很高的剛性和旋轉精度以及復合承載能力，所以適用于工業用機器人的關節部或旋轉部、直驅電機、醫療機器、測量儀等領域。本文將介紹等截面薄壁軸承的優勢，以便更好地了解這種新型軸承。1.加工難點等截面薄壁軸承的結構相對簡單，加工起來容易變形，且測量困難。2. 適用于低速旋轉由于等截面薄壁軸承的滾動體采用球形設計，且與軸承內圈和外圈之間的接觸面積較小，因此其摩擦阻力較小，適用于低速旋轉。這種適用于高速旋轉的特點使得等截面薄壁軸承在許多領域中得到了廣泛的應用，如航空航天、半導體、精密儀器等領域。3. 長壽命和可靠性等截面薄壁軸承采用軸承鋼和不銹鋼兩種材料制造，經過精密的加工和熱處理工藝，具有較長的使用壽命和可靠性。同時，由于其結構簡單、易于維護，因此在使用過程中也減少了維修和更換的頻率，提高了使用的可靠性。4. 承載能力小等截面薄壁軸承采用滾動體與軸承內圈和外圈之間的點接觸設計，具有較小的承載能力。5. 適應性強等截面薄壁軸承的結構和尺寸可以根據實際需求進行定制，因此其適應性強。這種適應性使得等截面薄壁軸承在不同的領域和場合中得到了廣泛的應用，如機器人、半導體、醫療行業等領域。

薄壁軸承配合方法

2025-03-22

? 薄壁軸承的配合方法主要包括壓入配合和加熱配合?。在安裝薄壁軸承時，通常采用壓入配合的方法，即將軸承內圈與軸進行緊配合，外圈與軸承座孔進行較松配合。具體操作時，可以使用壓力機將軸承壓裝在軸上，同時在軸承內圈端面墊一軟金屬材料做的裝配套管（如銅或軟鋼），以防止壓裝時損壞軸承?。此外，對于過盈配合的薄壁深溝球軸承，可能需要將軸承預熱至80-100°C，以減少其內部尺寸，使其更容易安裝。可以使用油浴或感應加熱器進行預熱，但要避免過熱?。?薄壁軸承的安裝步驟?包括：1、確保軸承和安裝表面干凈無塵，檢查軸承的型號和規格是否與設備要求相匹配。2、使用無塵布和清潔劑輕輕擦拭軸承，去除任何灰塵或雜質。3、將內圈輕輕壓入軸上，確保內圈與軸肩完全接觸且無偏心。4、將外圈安裝到軸承座中，確保外圈與軸承座肩完全接觸且無偏心。5、安裝后檢查軸承的游隙，確保其在規定的范圍內，必要時調整墊片或隔圈的厚度。6、在軸承的內外圈、滾珠和保持架上涂抹適量的潤滑劑?。?薄壁軸承的保養步驟?包括：1、拆下軸承，用六角板手將螺絲收好。2、使用牙刷清理軸承表面的臟東西。3、如果軸承的側蓋可拆，則進行清理；否則直接進行安裝?。

提高等截面薄壁軸承精度的安裝方法有哪

2025-03-18

1、清潔和準備工作區域確保工作區域干凈整潔，遠離灰塵、污垢和雜物。清除周圍可能影響安裝過程的障礙物。使用適當的清潔劑和工具，將軸承座和軸承孔清潔干凈。確保表面光滑，沒有凹陷或損壞。2、軸承的選擇根據應用需求和負載要求，選擇合適的軸承型號和尺寸。確保軸承的尺寸和公差符合相關的標準和要求，以確保安裝后的軸承具有良好的配合和運轉精度。3、加熱軸承和冷卻軸承座將軸承加熱至適當的溫度，通常采用熱油浸泡或加熱爐。加熱軸承會使其內徑膨脹，更容易安裝到軸上。同時，冷卻軸承座，通常使用冷卻劑或冷卻裝置。冷卻軸承座會使其內徑收縮，以便正確安裝軸承。4、使用合適的安裝工具根據軸承類型和尺寸選擇合適的安裝工具。常見的安裝工具包括安裝套筒、液壓裝置、沖擊工具等。避免使用不合適的工具，以免損壞軸承或軸承座。確保安裝工具與軸承和座部的尺寸和設計相匹配。5、控制安裝力和速度在安裝過程中，控制安裝力和速度，避免對軸承和座部施加過大的壓力或沖擊。使用適當的技術和工具，例如逐步施加力量、輕擊或緩慢推入，確保軸承平穩地安裝到位。6、定位和對中在安裝過程中，確保軸承正確定位和對中。使用合適的定位工具和技術，如定位銷、定位墊片等，以確保軸承與相鄰部件正確配合和對中。定位和對中的準確性對于軸承的正常運行和壽命至關重要，避免不必要的偏移或變形。7、檢查和測量安裝完成后，進行檢查和測量，以確保軸承安裝精度符合要求。使用適當的測量工具和技術，檢查軸承的徑向游隙、軸向游隙、旋轉平順度等參數，確保軸承正確安裝并符合規范。通過清潔工作區域、選擇適當的軸承型號、加熱軸承和冷卻座部、使用適當的工具控制安裝力和速度、定位和對中軸承以及進行檢查和測量等步驟，可以提高等截面薄壁深溝球軸承的安裝精度。這些方法將確保軸承安裝的正確性，并為軸承系統的高速率運行奠定堅實的基礎。正確的安裝將使軸承能夠承受更大的負載，減少振動和摩擦，并延長軸承的使用壽命。

如何正確安裝等截面薄壁軸承

2025-03-11

薄壁球軸承安裝技術規范一、薄壁軸承安裝特性結構敏感性薄壁球軸承的截面厚度僅為同尺寸標準軸承的1/3-1/5，軸系配合公差需精確控制±0.025mm以內。安裝后軸承會復現支撐結構的幾何形位，要求軸頸圓度≤IT5級，軸承座平面度≤0.01mm/m。熱變形補償在溫差超過30℃的工況下，需預留軸向膨脹補償量δ=α×L×ΔT（α為線膨脹系數，L為軸長，ΔT為溫差）。建議采用浮動端設計，補償量應≥0.2mm。二、軸承選型與配置方案徑向型（C型）? 純徑向載荷應用? 雙支承配置時，固定端軸承軸向預緊量0.02-0.05mm，浮動端預留0.1-0.3mm軸向間隙四點接觸型（X型）? 復合載荷工況（徑向+雙向軸向+力矩）? 雙支承配置應采用X型+C型組合，禁止雙X型配置? 典型安裝扭矩≤5N·m（φ50mm規格）角接觸型（A型）? 成對使用背對背（DB）或面對面（DF）配置? 預緊力分級：輕預緊（0.03-0.08mm）、中預緊（0.08-0.15mm）、重預緊（0.15-0.25mm）? 軸向剛度比徑向型高40-60%三、關鍵安裝工藝配合公差控制? 軸徑公差：h5-h7? 座孔公差：H6-H7? 過盈量計算公式：δ=(0.0005~0.001)×d（d為公稱直徑）裝配工藝規范? 熱裝加熱溫度：80-120℃（油浴）? 冷裝冷卻溫度：-30~-50℃（液氮）? 壓裝速度≤5mm/s，壓力≤500N（φ50mm規格）預緊力調整? 雙螺母鎖緊法：分三次交替緊固，扭矩梯度20%-50%-100%? 墊片調整法：每組墊片厚度差0.02mm? 波形彈簧預緊：剛度系數10-50N/mm四、檢測與調試游隙檢測? 徑向游隙：使用塞尺測量，允許偏差±0.01mm? 軸向游隙：千分表測量，重復定位精度≤0.005mm運行測試? 空載磨合：階梯增速（500-1500-3000rpm），各檔運行30min? 溫升監控：軸承外圈溫度≤環境溫度+35℃? 振動檢測：速度有效值≤1.8mm/s（ISO10816標準）五、潤滑管理油脂填充量? 開式軸承：填充率30-40%? 密封軸承：出廠預填鋰基脂（NLGI 2級）補充周期? 常規工況：2000-4000小時? 高速工況（＞60%極限轉速）：800-1500小時? 計算公式：T=14×10^6/(n×d^0.5) （T為小時，n為rpm，d為內徑mm）六、失效預防措施常見失效模式? 微動磨損：接觸面相對滑動＞5μm時發生? 電蝕損傷：軸電壓＞0.5V需采取接地措施? 塑性變形：接觸應力＞1800MPa時產生防護方案? 密封結構：IP54防護等級以上? 表面處理：DLC涂層（摩擦系數＜0.1）

等截面薄壁軸承在使用過程中需要注意的

2025-03-04

等截面薄壁軸承在使用過程中需要注意以下事項:1.保證等截面薄壁軸承存放和周圍的環境都要清潔，哪怕是很細微的灰塵進入薄壁軸承內部，都會增加薄壁軸承的磨損、振動以及噪音。2.安裝薄壁軸承的時候，不允許強力沖壓，因為薄壁軸承的溝槽很淺，內外圈也很薄，強力沖壓的話會導致軸承內外圈分離以及其他損壞。因此在安裝時，首先要跟制造廠商確定生產安裝游隙的范圍，根據游隙范圍來進行配合安裝。3.為了防止薄壁軸承產生銹蝕，一定要保證存放環境干燥無濕氣，且離地隔空存放。在取出軸承進行軸承使用的時候，一定要帶上干凈的手套，避免濕氣或者汗液粘到軸承導致銹蝕。4.禁止在滾珠上用力安裝，避免引起軸承接觸面和滾珠局部超載，從而導致軸承過早失效。5.不同型號、不同尺寸的薄壁軸承安裝方法和使用工具都不相同，需判斷是否符合上述維護過程。6.不得使用堅硬工具敲打軸承表面，易造成軸承外環斷裂。7.軸承的滾珠表面受到污染時，易造成滾動元件過度碾壓導致調心滾子軸承鋼中產生局部壓力，導致性材料疲憊。等截面薄壁軸承的保養事項包括以下幾點:1.定期檢查軸承的運轉狀態，如聽到異常聲音或運轉不順暢時，應立即停機檢查。2.保持軸承的清潔，避免灰塵、雜質等進入軸承內部。3.定期涂抹潤滑脂，保證軸承的潤滑效果。4.對于長期不使用的軸承，應定期轉動一下，防止軸承生銹。5.在更換軸承時，應選用與原軸承型號相同的軸承，并保證安裝正確、配合良好。6.對于已經出現磨損的軸承，應及時進行更換，避免影響設備的正常運行。
